UTC7642ラジオ(二作目)



 一回何かをつくると同じものを何個も作りたくなる性分なもんで、前回(「UTC7642(LMF-501T同等品)でラジオを製作」)につづいて、UTC7642をつかってまたラジオをつくってみた。ICもあまっていたし。簡単だし。

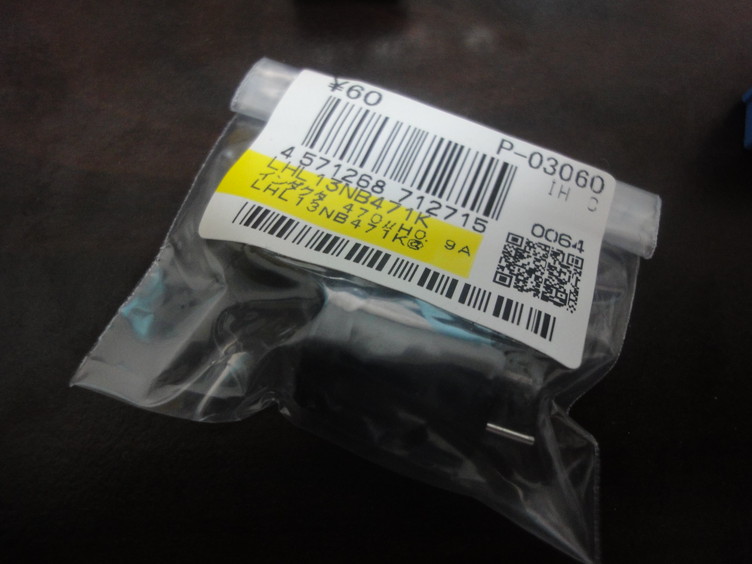

 こんどは前回はマイクロインダクターをつかってみたり、コイルをまいてみたりしたのだが、今度はもうちょっと大きいインダクタをつかってみることに。秋月電子で470μHと220μHのものをかってみた。いずれも60円。

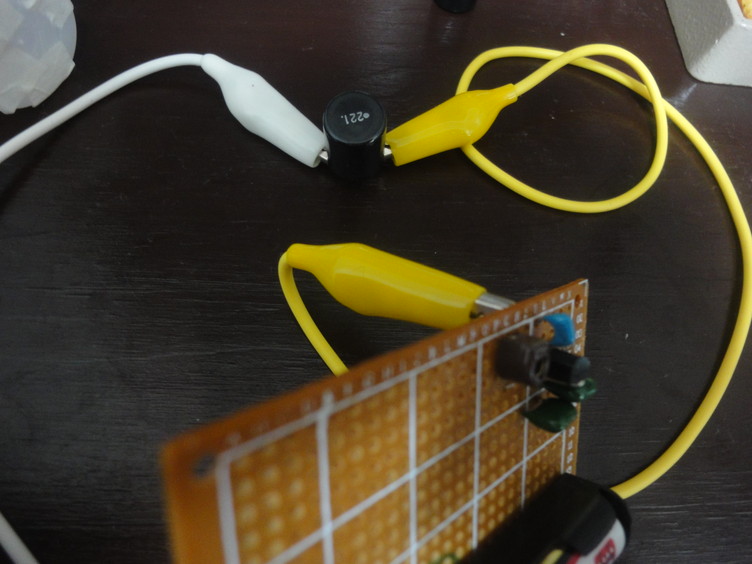

 ためしにこんなふうにやってみると…アンテナなしでも音量は自作コイルのものに比べるとだいぶ小さいものの放送が聞こえるかな…

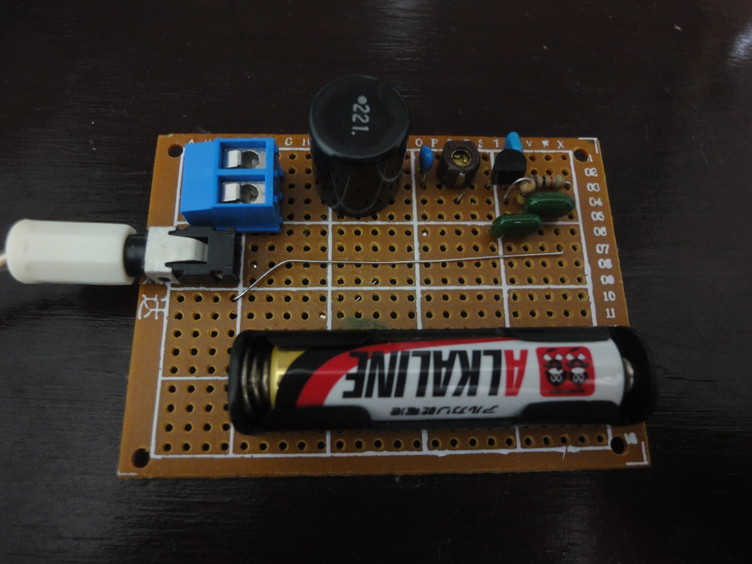

 完成。青いターミナルブロックはアンテナつないだりできる。

 インダクターは220μH、あとはトリマコンデンサなどをつかったほかは、前回同様「ラジオ用3端子IC・LMF501Tの研究」とおんなじ。

 前作とと同じ位置に置いて聞くとほとんど聞こえないのだが、いろいろ動かすとけっこう聞こえる。家から北側のお屋外に持ち出すとAFNが聞こえ、南側に出てみるとNHK第一がよく聞こえたのだが、やっぱり混信が…

 混信をすこしでも減らすにはやっぱり中点タップがあるコイルを巻いたりするのがのがよろしいのかな…よくわからん。
