ロジック回路学習LED順次点灯キット

ロジック回路学習LED順次点灯キット

 マルツで売っていた「ロジック回路学習LED順次点灯キット(M2PK3500)」というものを買ってみた。マルツの商品説明によると「CMOSロジックIC 74HC164を用いてシフトレジスタの原理学習をする事が出来ます。また、ロジックIC 74HC04を使用した発振回路も学習できます。具体的には、8個のLEDを順次点灯させて、その点灯時間やタイミングを抵抗とコンデンサの定数によって変更できることを実験できます。」というもの。

ロジック回路学習LED順次点灯キット

 ロジック回路ってどんなもんだろう、ロジック回路ICを使ったものを作ってみたい、とかおもっていたところちょうど安いキット(1500円くらい)が売っていたので買った。

ロジック回路学習LED順次点灯キット

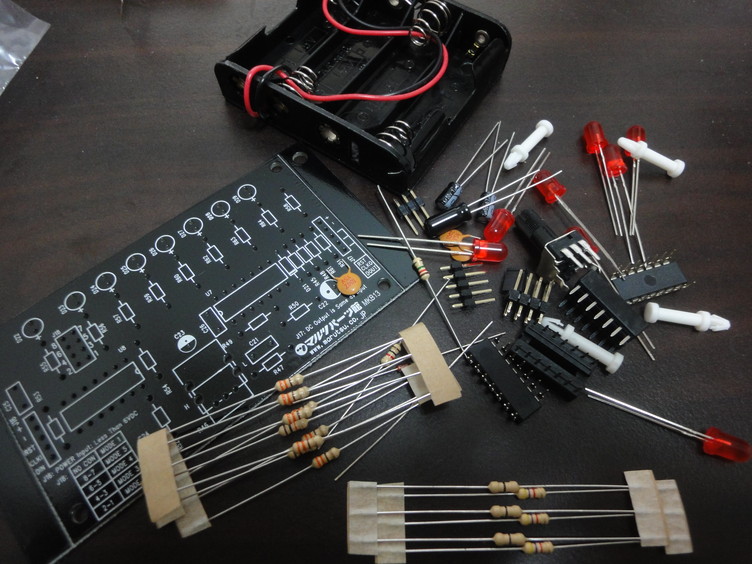

 キットの中身はこんな感じ。

ロジック回路学習LED順次点灯キット

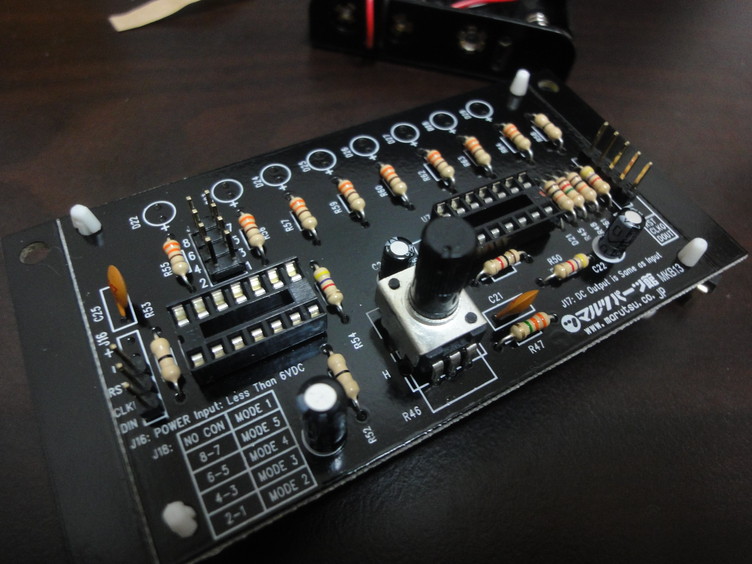

 部品点数はそれほど多くもないが、少ないというほどでもなし。

ロジック回路学習LED順次点灯キット

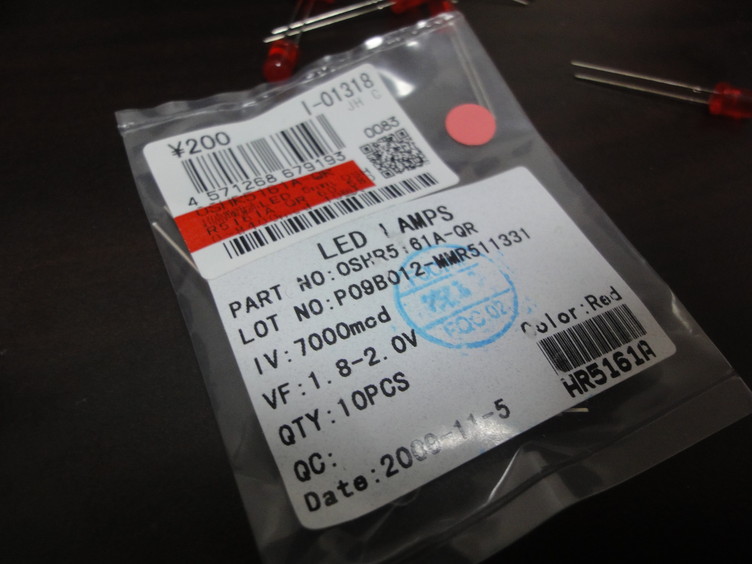

 LEDは付属のものではなく、秋月電子で購入してつかっていなかった超高輝度のものを使用することにした。

ロジック回路学習LED順次点灯キット

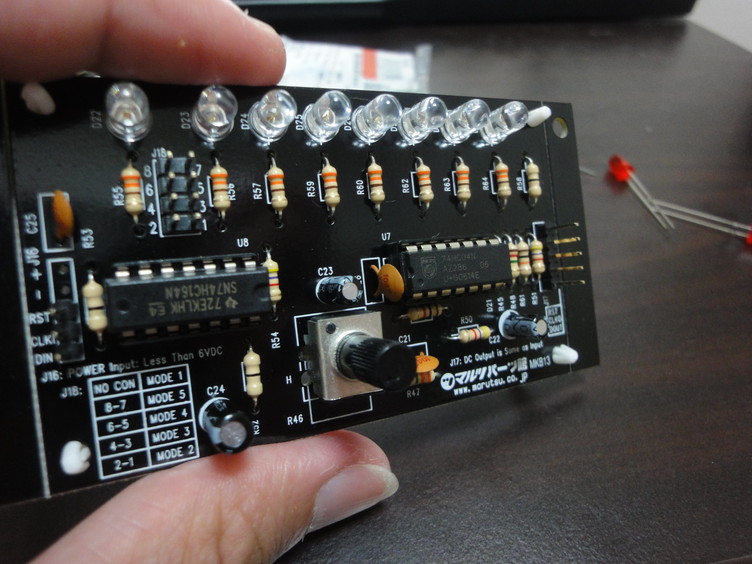

 完成。

ロジック回路学習LED順次点灯キット

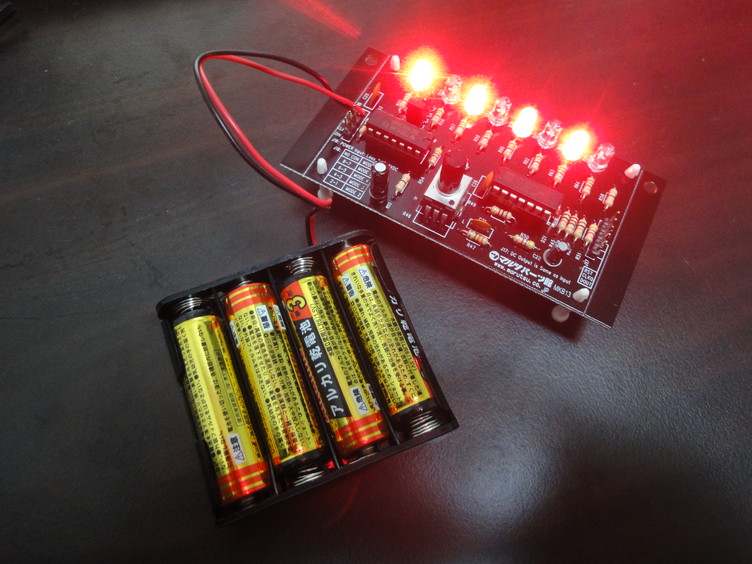

 ジャンパーをいれる場所によって点滅のパターンがかわる。また、可変抵抗のつまみを回すことによって点滅の速度などが変化する。

 「ロジック回路学習LED順次点灯キット」というくらいだからロジック回路にかんしてもう少し詳しい説明があるのかとおもったらあまり詳しい説明はなかった。もちろん作成して動かしただけではロジック回路についてはほとんど何も学べない。

 このキットを参考にロジック回路を自分で勉強してね、ってことみたい。まあ詳しい動作をすべて説明してあるとは思わなかったけれども、もうすこし詳しく説明がほしかったかな、と思う。

 あと超高輝度LEDは微妙。明るすぎて目がちかちかしてきてしまうので。
■関連記事



コメント
お忙しい所申し訳ありませんが、制作されました回路について質問が有ります。本来コメント欄は質問の為では無いのを十分承知しておりますが、全く電子回路の知識がございませんのでお暇な時に回答して頂ければ幸いです。使用されました秋月電子のLEDはそのまま互換性が有るのでしょうか?本来は10個以上のLEDを順次点滅させたいのですが、この回路を2個購入してそれが可能でしょうか?宜しくお願い致します。
  • 友山幸雄
  • 2013/08/22 9:51 AM
