エレキット4chクロックタイマー(PS-3243)の製作



 「秋月電子のPIC16F57マイコンデジタル時計キット」はたいそう気に入った。なにがいいってLEDの光がすばらしい。夜間の可視性の高さは最高である。そんなわけで、LED時計がもういっこほしくなった。

 秋月には「秋月電子のPIC16F57マイコンデジタル時計キット」よりももう少しLEDサイズが小さいものもうっているのだけれども、サイズが違うくらいであまり違いは多くなさそう。今度はちょっと違ったのを作ってみようということで、「エレキット4chクロックタイマー(PS-3243)」というものを買ってみた。



 エレキットは以前に「リレー付き間欠タイマー」というのをつくっていて、説明書などもくわしくよくできたキットだという印象をもっていたのだが、この「4chクロックタイマー」も非常に丁寧なキットだと思った。

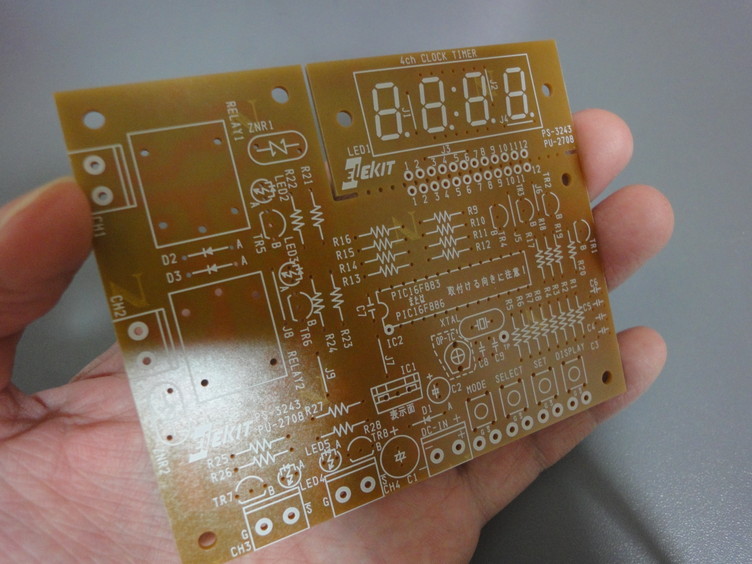

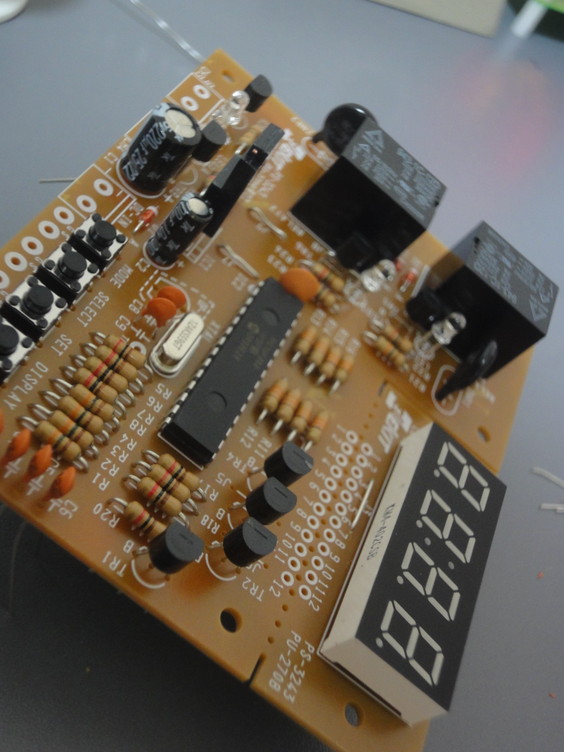

 というわけで、すべての部品を取り付けて、ひとまず完成。



 ジャンパがいくつかあり一つ取り付け忘れていたのと、抵抗を間違えて取り付けてしまったことにより、一発動作とはいかなかったけれども、簡単に完成した。

 しかし、これだけだと単なる時計。

 この4chクロックタイマーはリレーによって外部機器を制御することができるという点が最大の特徴なので、これからどうにかしないと宝の持ち腐れ的な状況なのだが、どのようにしていくかはまだ考え中。

 考え中といえば、「秋月電子のPIC16F57マイコンデジタル時計キット」もまだ基盤むき出しの状態でそろそろどうにかしようとおもってるのだが。

この時計の仕様は以下のとおり

電源電圧/DC9V〜13V(安定化不要)
消費電流/全出力OFFの場合:最大約70mA
      全出力ONの場合:最大約145mA
最大リレー接点容量/AC100V・3A
  ※抵抗負荷時 (AC100V以上では使用できません)
              DC30V・3A
基板サイズ/100×82(mm)
