秋月電子のPIC16F57マイコンデジタル時計キットの製作

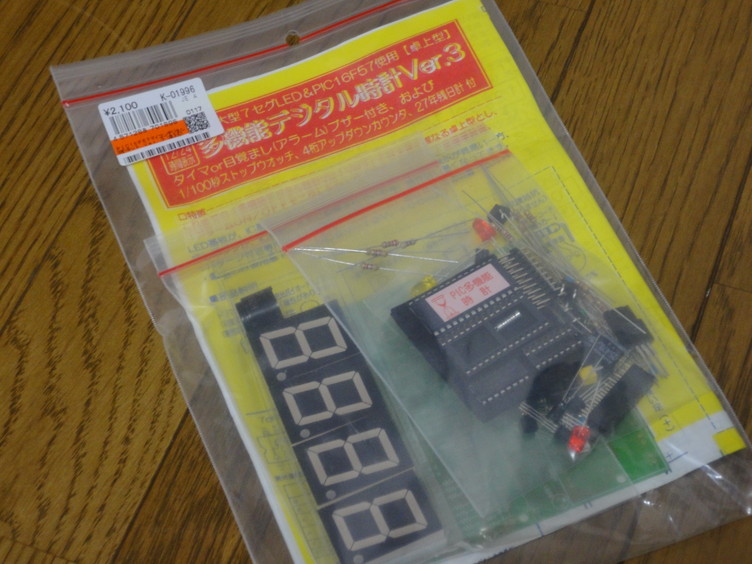

 もう二、三週間前になるが、秋月電子の「PIC16F57マイコンデジタル時計キット」を製作した。

こんなスペックのもの(秋月電子のサイトより)
■明るく見やすい 文字20x27.7mm 赤色7セグLEDを4個使用
■PIC16F57ワンチップマイコン使用
■写真は製作例です。
◆内蔵機能
 ・アラーム(1ch)
 ・ストップウオッチ(1/100秒単位)
 ・タイマー(1〜99分)
 ・アップダウンカウンタ(任意数字表示)
 ・残日数計(残り何日表示)機能
◆アラーム・タイマー出力機能(Ver.3はブザー付になりました)
◆原発振:小型・高精度クリスタル4.194304MHz使用
◆7セグメント外形:23x33mm
◆専用基板:制御部100x60mm 表示部:100x47mm ガラス片面基板
◆時計としての操作・機能はVer.2と同じです
◆技術資料他一式付属
◎ACアダプター12V700mA付…付属DCジャックの極性

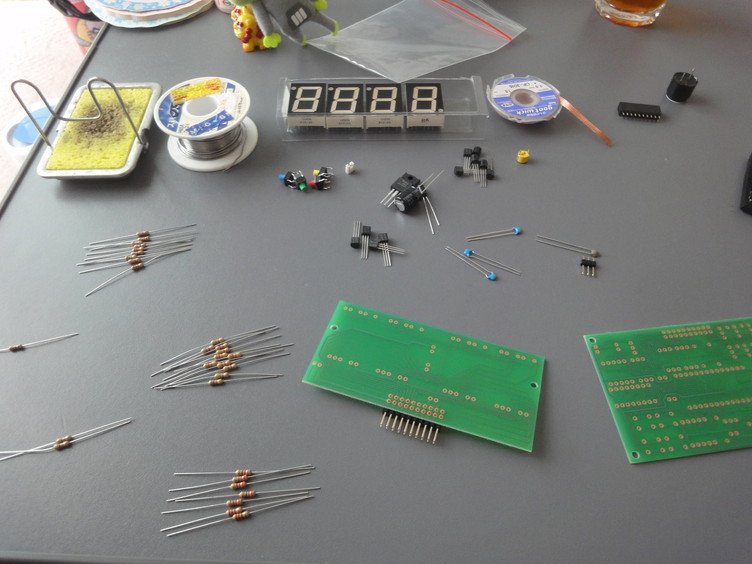

 まず部品を分類。

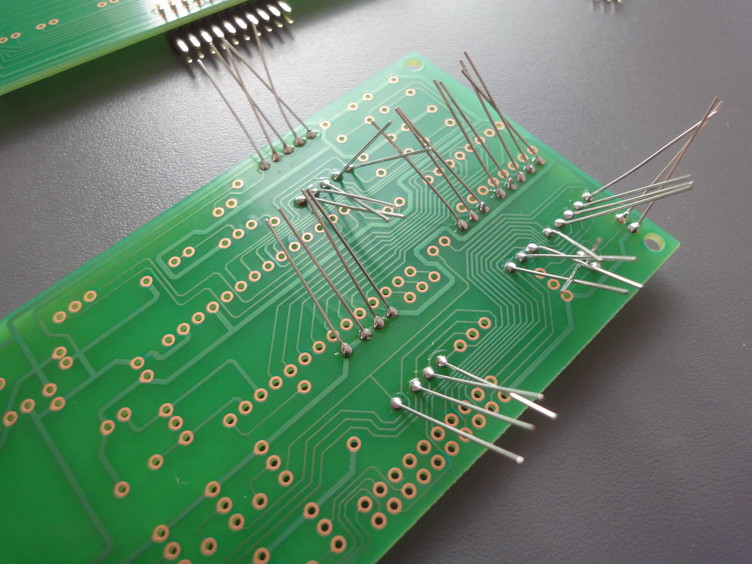

 背の低いものからつけていく。まずは抵抗類。

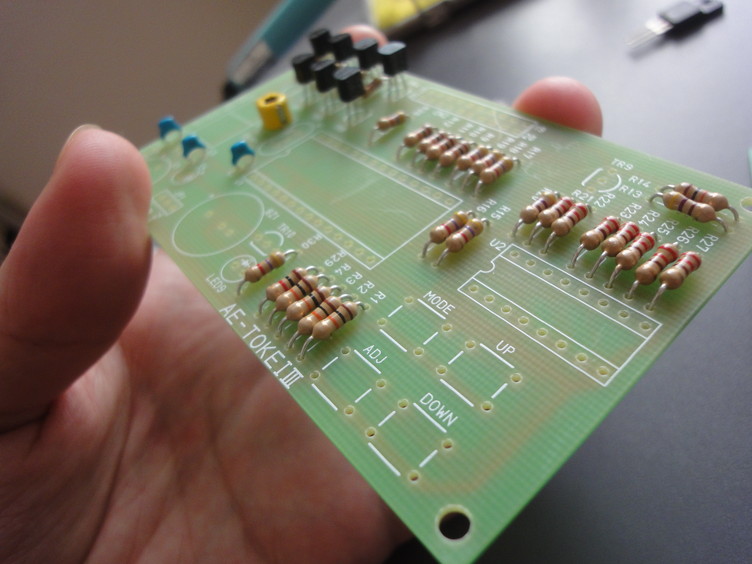

 見た目を重んじて抵抗類は方向もそろえた。どんどんハンダ付けしていく。

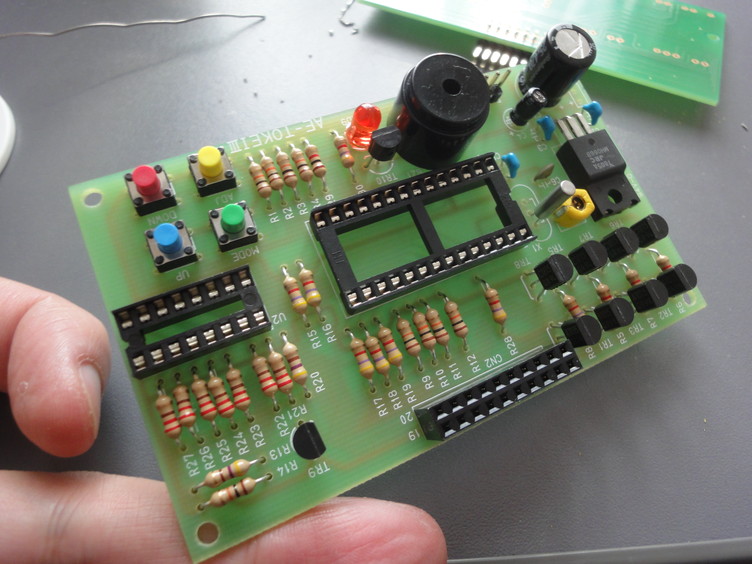

 ひたすらハンダ付け。

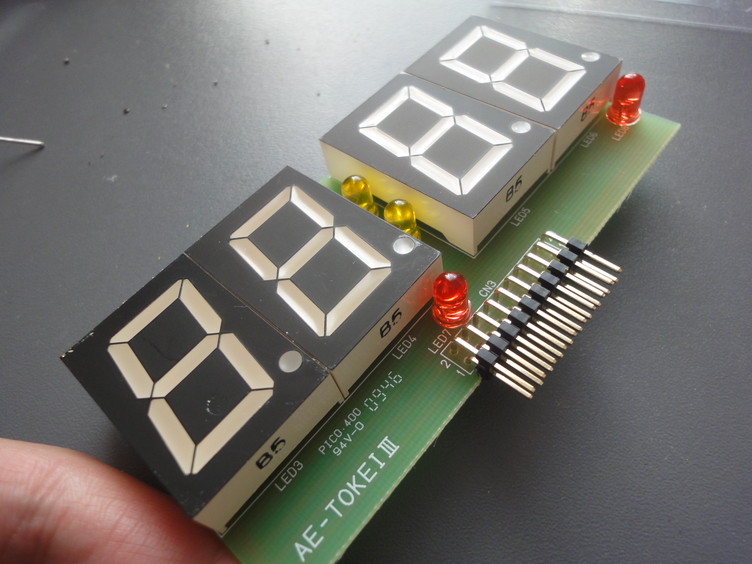

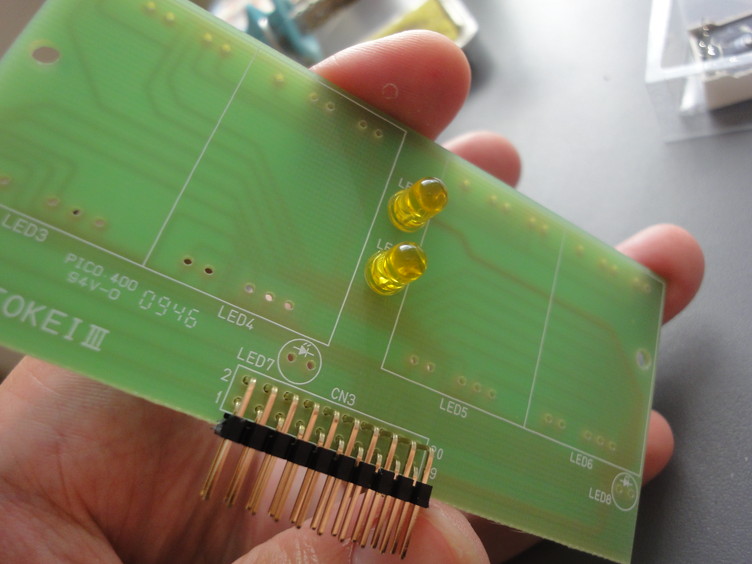

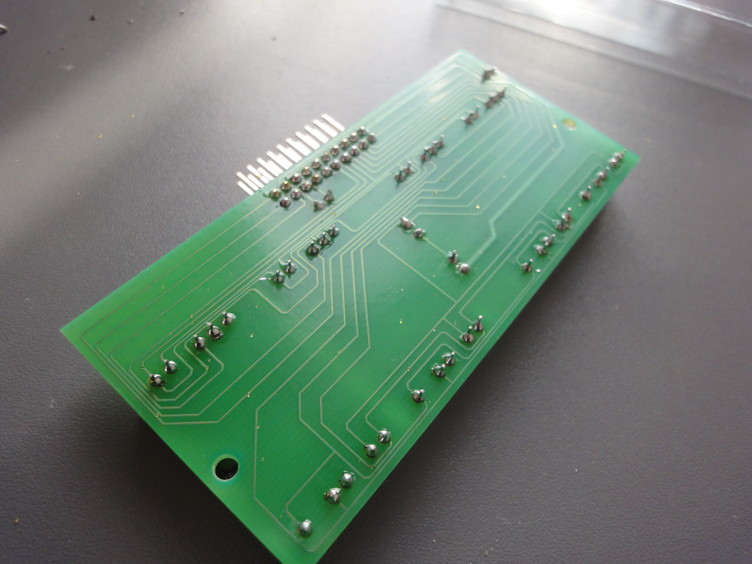

 表示部のハンダ付け。



 説明書が非常にわかりやすいのでかんたん。

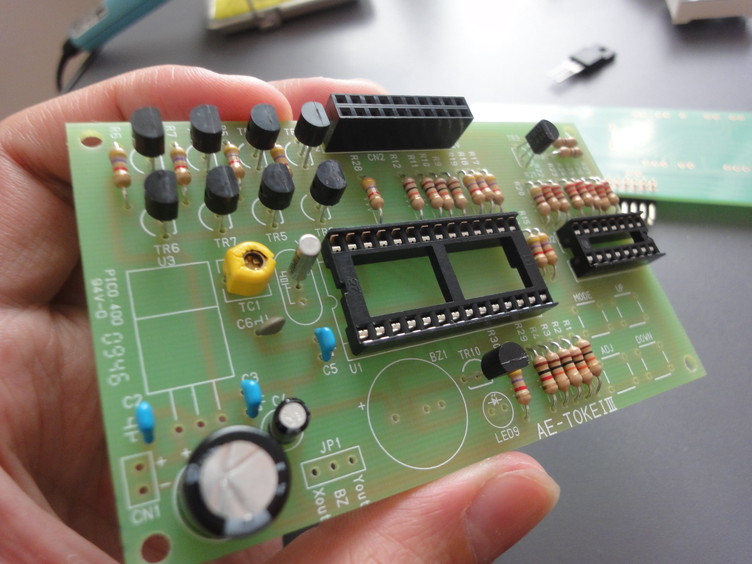

 どんどんできていって。

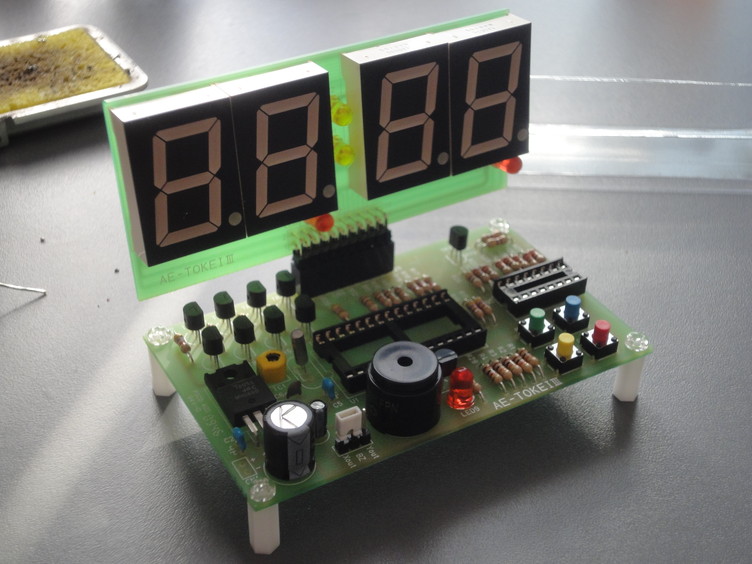

 はめ込んで終わり。



 12VのACアダプターが付属するので、それをつけて…

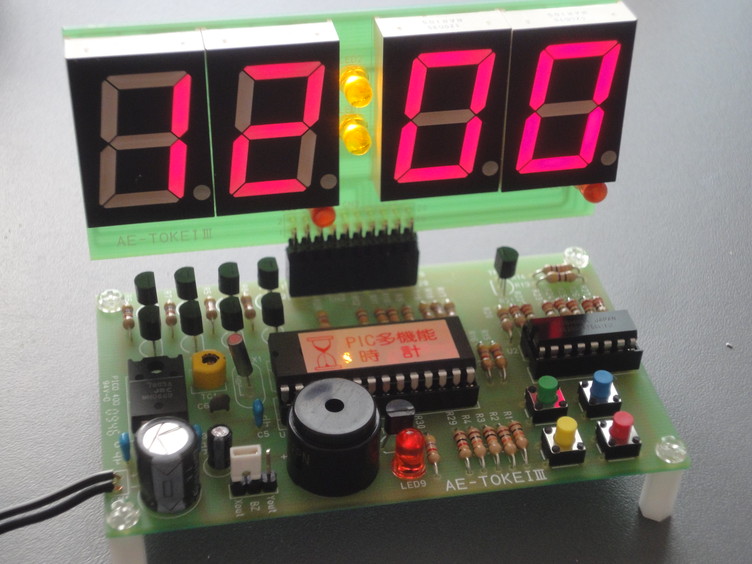

 電源オンすると12:00の表示が。

 ここまで約30分。説明書通りにハンダ付けするだけなので簡単。説明書もきわめてわかりやすい。

 この後、時間設定などをして現在実用的につかっている。あとは、ケースが問題なのだけれどもこれについてはまだ考え中。

 機能としてはアラームにストップウォッチなど。アラームはかなりうるさい音で、ピーーーーーーーーーーーーーーーーと音が鳴り続けるタイプ。しばらくなると自動で停止する。

 動画もとってみた。
