秋月電子の「大容量出力可変安定化電源キット」を利用して作った可変電圧電源

可変電圧電源

 最近微妙に忙しい!

 上の可変電圧電源をつくったのもけっこうまえのこと。

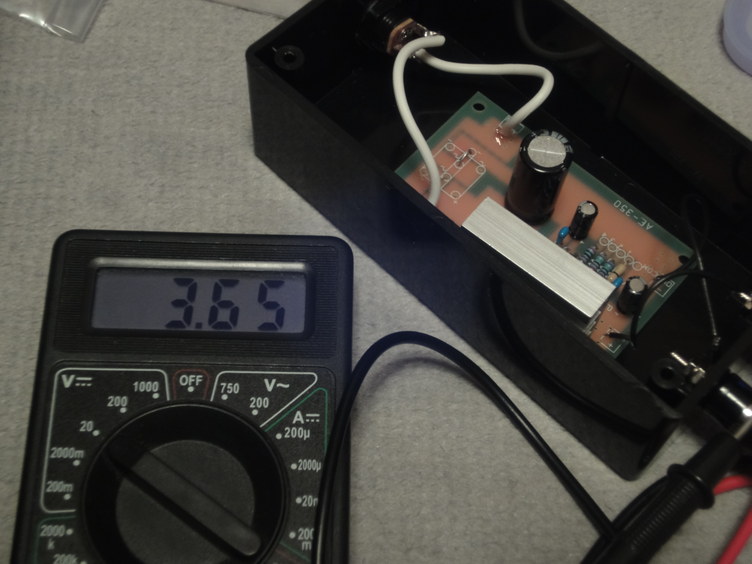

可変電圧電源中身

 この可変電圧電源の中身は、秋月電子で以前かって放置してあった「大容量出力可変安定化電源キット LM350T使用」(500円)というもの。調べてみたらこのキットは売り切れみたい。秋月の説明を引用すると…

■3端子可変型レギュレータIC LM350を使った安定化電源のキットです。
◆出力電圧範囲:DC1.2V〜最大DC20V(最大電圧は入力電圧による)
◆出力電流:最大3A
◆LM317T上位互換品LM350T使用、保護回路内蔵
◆高リップル除去率:86dB(317は80dB)
◆4段切換の連続可変出力(精密な電圧設定可能)

 というもの。ブリッジダイオードを取り付けてACから電源を取り出せるようにしてあるんだけれども、私はACアダプターを使うことにした。

 あとは、半固定抵抗の代わりに可変抵抗をつけた。

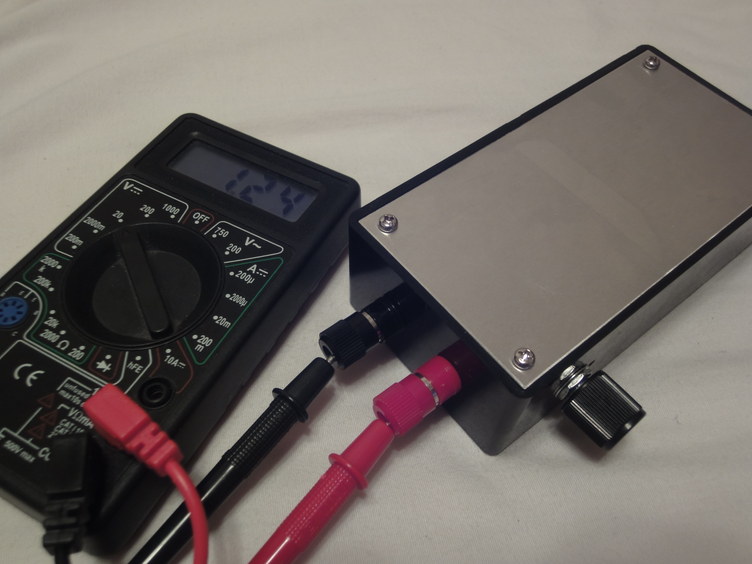

可変電圧電源最低1.24

 四段切り替えでは一番したの切り替え領域を選択したので、1.2Vから7.5Vまで可変となる。一番低くしたところ1.24Vとなった。

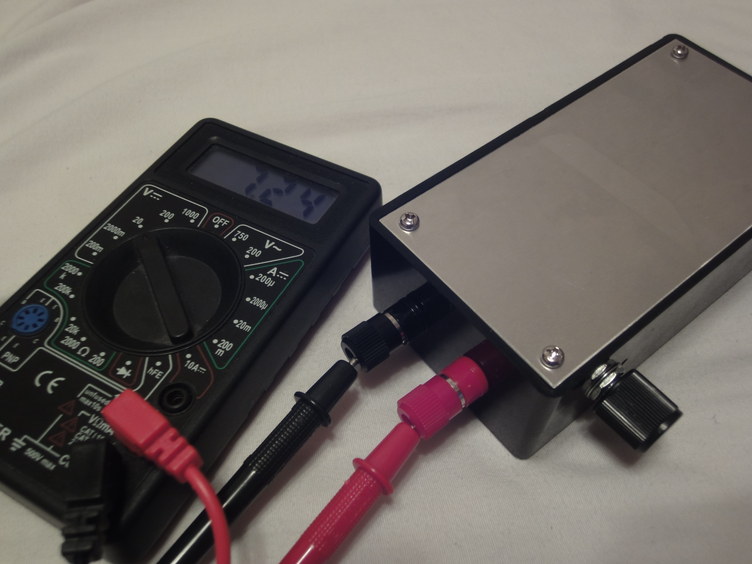

可変電圧電源最高7.24

 最大では7.24V。ACアダプターが9Vのものであるために、7.5Vまでいかないものをおもわれる…

可変電圧電源微妙な調整も可能

 微妙な調整も可能で、0.01V単位で調節ができた。



 LEDを光らせてみた。いろいろと使えるかも…
