自作PC(3) マザーボードへCPUの取り付け

マザーボード本体

 「自作PC(2) 構成パーツについて」のつづき。

 というわけで組み立てのプロセスだけれども、まずはマザーボードにCPUとCPUクーラーとメモリを取り付ける。

CPU中身

 これがCeleron Dual-Core E3300とLGA775のリテールCPUクーラー。グリスは最初からついている。

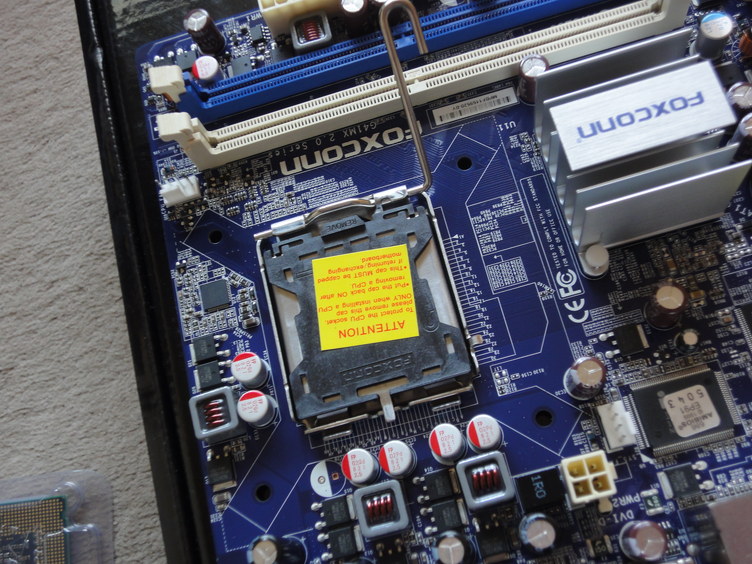

マザボCPUソケット部分

 ここにCPUをつける。

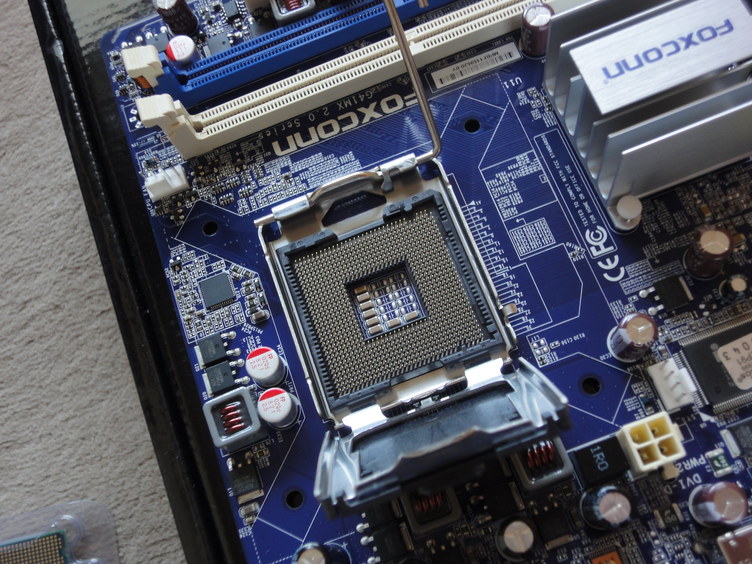

CPUソケットオープン

 オープン。

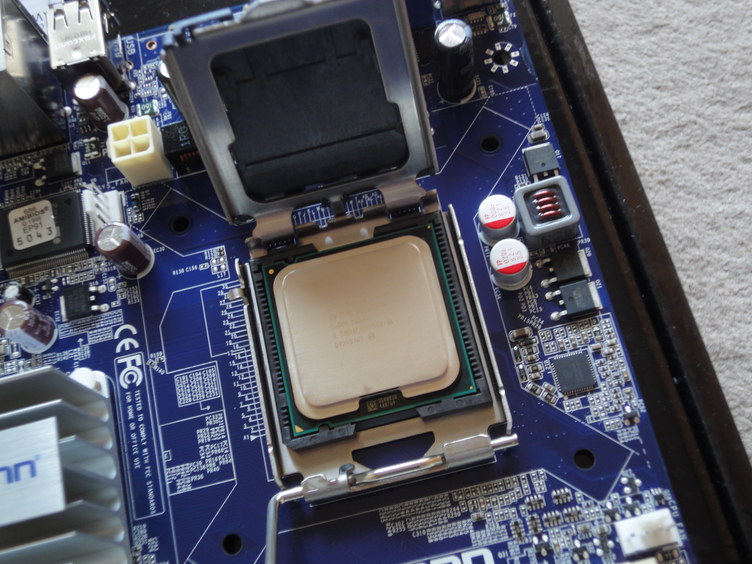

CPU乗っけて

 方向を確認してCPUをおくだけ…

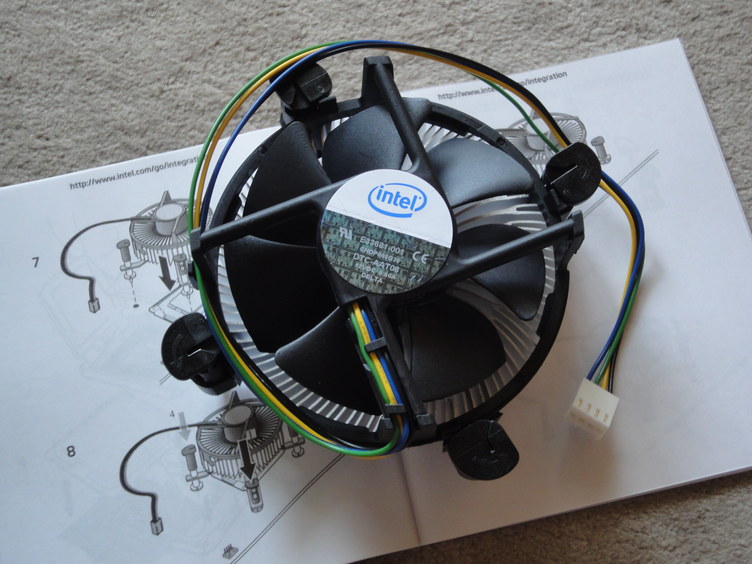

CPUクーラー一式

 これがCPUクーラー。箱に説明書が入っていて、CPUクーラーのセットの仕方なども絵入りで説明がある。プッシュピンタイプ、というもので、非常に簡単にセットできた。

 乗っけてピンを押すと「カチャ」ってなるので、それでオーケーみたい。はずすときはピンをドライバーなどで矢印の方向にまわすと外れる。

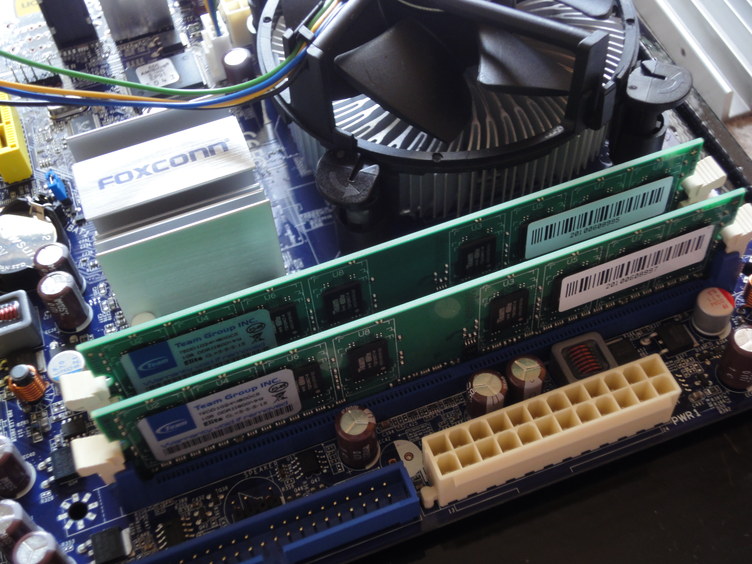

CPUクーラーセット。メモリも

 CPUクーラーとメモリもセットした。最後にファンの電源をコネクターにつないで完了。

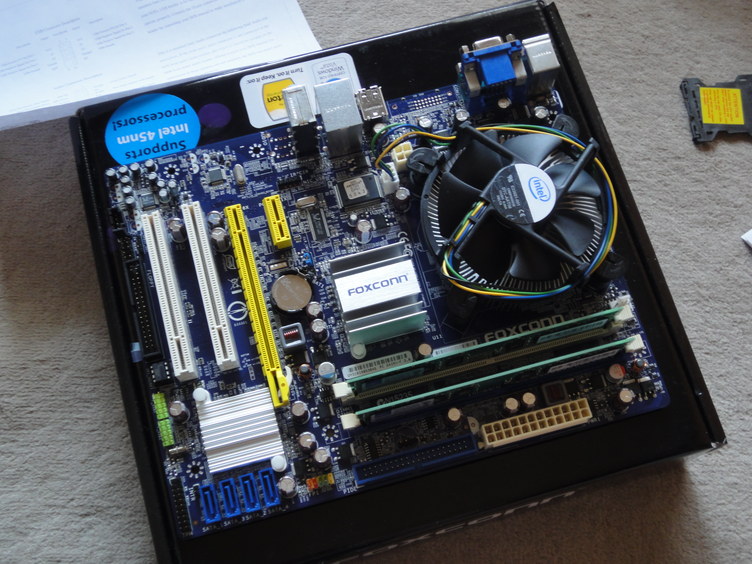

CPUメモリ付け終わり

 ここまでゆっくり慎重にやってもほんの数分。しかしながら、これで一応中核となる部品は付いたこととなる。
