iPod touch用の4極プラグマイクを自作

 iPod touchにはマイクが内蔵されていない。

 マイクを使うには外部マイクを接続しなければならない。マイクにはDockコネクタにつなぐものとイヤホンジャックにさして使うタイプのものがある。イヤホンジャックにさして使うものは四極プラグのマイクでなければならない。

 検索したらだいたい1000円くらいで買えるみたいだけれども、こんなの簡単に作れそうだよなあ、ということで作ってみることに。

 まず材料となるのは、四極プラグとマイク。

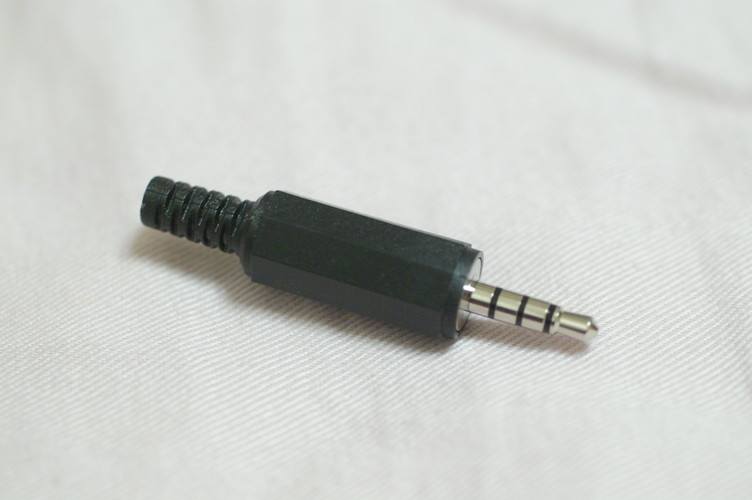

4極プラグ

 これが四極プラグ。昔まちがってかった。100円くらいだったかな。

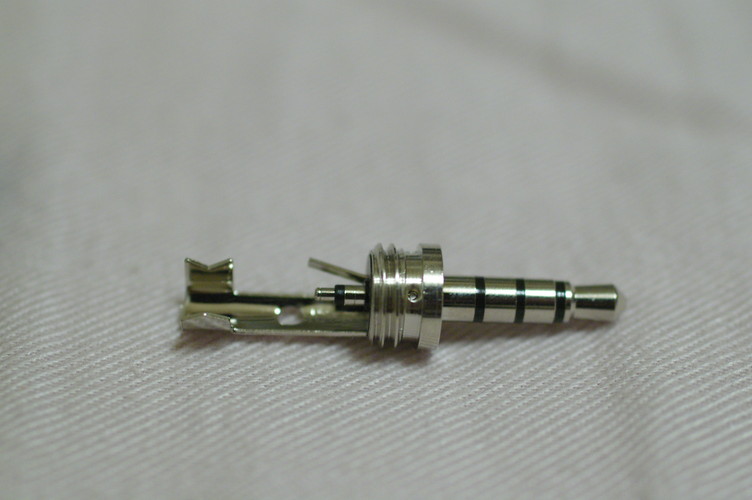

4極プラグなかみ

 なかはこんな感じ。これにマイクを半田付けする。

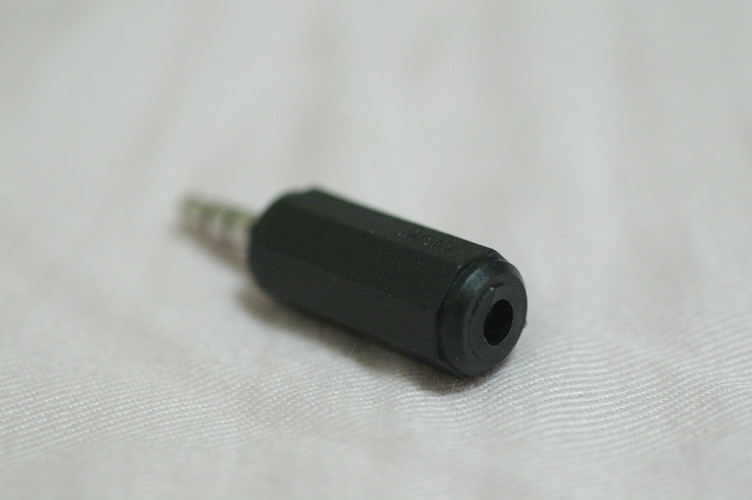

4極プラグにマイクユニット

 使ったマイクはWM-E13UYというもの。秋月電子で4つ100円で売っている格安マイク。WM-61Aでもよかったのだけれども、手元になかった。

 熱収縮チューブが取り付けてあるのは以前他の用途に使おうと思っていたけれども使わないまま放置されていたWM-E13UYを利用したため。

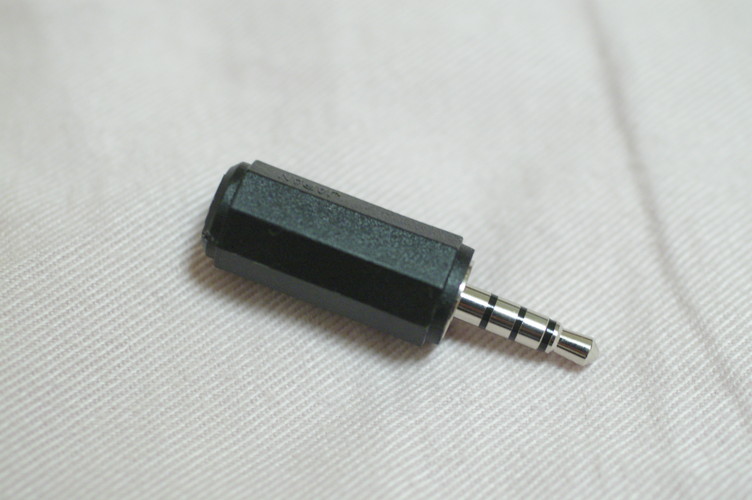

余計な部分カット

4kyoku

 余計な部分をカットする。

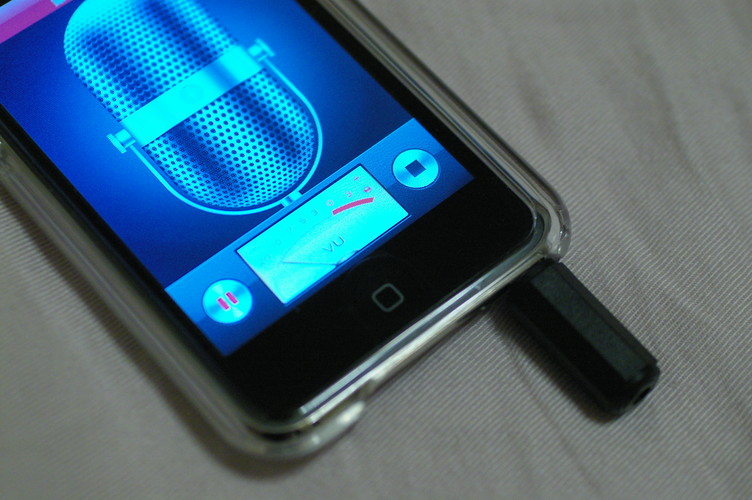

ipod touchに装着

 iPod touchに装着。ちゃんと使えた。

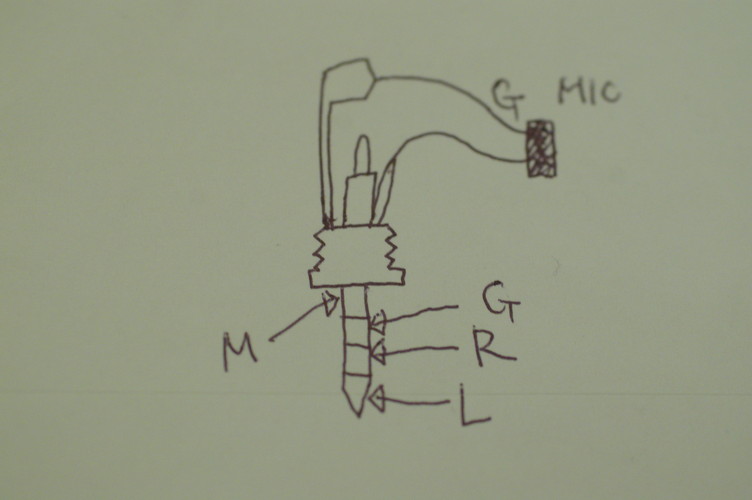

4極プラグ

 四極プラグの極性はこのような感じになっているみたい(たぶん)。私は上記のようにマイクをつないだ。モノラルなのでこれでもとりえあえず問題なくつかえてる。

 しかし、久しぶりに半田ごてをつかった。「自作」とか「工作」というほどのものではないけれどもやっぱりたのしいな。
■関連記事



コメント
この四極プラグどこで売ってますか?
  • 大野
  • 2010/08/23 3:20 PM
私は秋葉原の千石電商で購入しました。ネット通販でも打っているようですよ。

http://www.sengoku.co.jp/CategoryIndex/3.5.htm
ありがとうございます
作り方を詳しく教えていただけませんか?
初心者なもので・・・
  • 大野
  • 2010/08/24 8:59 PM
変身遅くなりました。

作り方なのですが、簡単に言うと一番下の絵のとおりです。

一番下の絵では長く飛び出しているプラグの端子がGとありますが、ここにマイクの「Ground」につなげます(半田付けします)。

そして、斜めに出ている端子をマイクの「Output」につなげます(これも同様に半田付け)。

マイクのGroundとOutputはマイクの説明書に書いてあります。

マイクの作り方についてはほかに分かりやすく詳しい説明が書かれたサイトがいっぱいありますから、いろいろ検索してみて調べてみるといいとおもいます(「WM-61A」などで調べるといろいろでてきます)。
いきなりで申し訳ないのですが、
このマイクを売って(作って)頂くことは
できませんか?
市販のiPhoneで使用できる4極マイクの性能に
不満だったのです。
具体的には2000円程で…。
いきなりのコメント、申し訳ありません。
  • XEGASY
  • 2010/09/05 4:01 AM
XEGASYさん

写真で見るとよさそうに見えますが、実物は安っぽいものですよ。

それでもよろしければ、コメントにご住所、お名前を書いていただければ送料着払いでお送りいたします(コメントは非公開にするので私にしか分かりません)。

代金は気に入ったら払っていただければかまいません。
管理者の承認待ちコメントです。
  • -
  • 2010/09/12 10:27 PM
XEGASYさん、本日お送りしました。

送料着払いはびっくりする位たかかったので、普通郵便で送料はこちらで負担しました。

届きましたらまたここにコメントください!
昨日届きました。

お忙しい中ありがとうございました。
  • XEGASY
  • 2010/09/22 11:10 PM
XEGASYさん。無事に届いたようでよかったです。
出来が出来ですので、代金はけっこうですが、送料は80円かかりました。
このブログではアフィリエイトを利用していますので、たまにこのブログのアフィリエイト経由でなんか買っていただけるとありがたいです。
よろしくお願いします。
こんにちは。
このマイクを応用して、ピンマイクを作ることは可能ですか?
もしよかったら、作り方を教えてください。
  • Leo
  • 2011/09/23 6:39 AM
有線のピンマイクを作ることは比較的簡単に可能だとおもいます。

四極プラグと、WM-61Aなどのマイクを買ってきて、本文最後に掲載されている画像の四極プラグの割り当ての通りにマイクユニットをはんだ付けするだけです。

これ以上の詳しい説明は申し訳ありませんが、ここでは説明できませんので、WM-61Aなどで検索されるとわかると思います。
参考にさせていただきました。
おかげさまで、無事完成。
半田付け部分の「G」は「M」の間違いです。4極プラグとスマホイヤホンプラグの変換ソケットを作製して判りました。
  • もりりん
  • 2012/11/17 4:27 PM
