WM-61Aを使ったマイク自作などの話

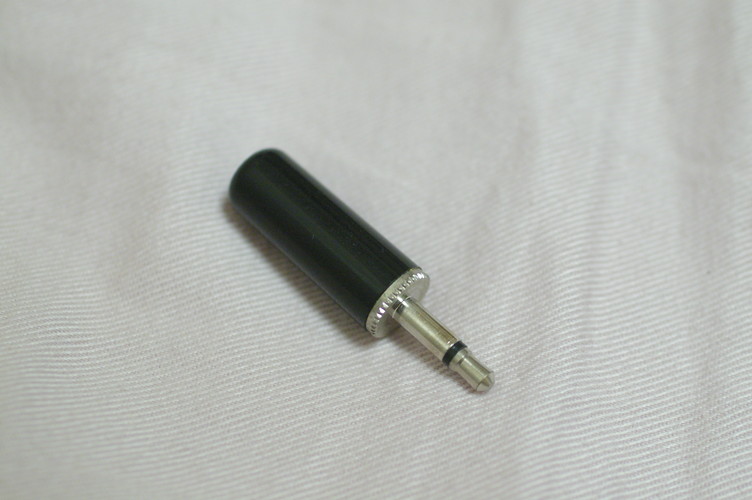

 以前モノラルプラグやステレオプラグを利用してマイクをいくつか作った。たとえば、下のものはモノラルプラグを利用したマイク。

monomic

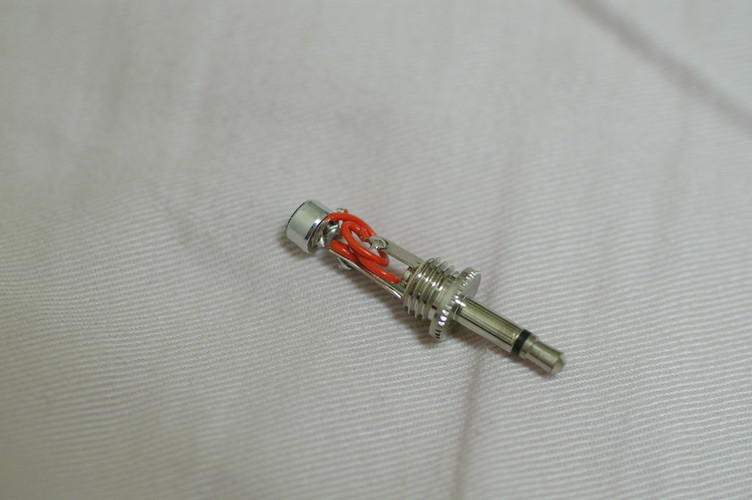

 中身は以下のようになっている。

nakami

 秋月電子通商で二個で200円で買えるパナソニック製の高性能マイクユニットWM-61Aをシンプルにくっつけただけのもの。それにカバーを被せるだけの超シンプルマイク。無駄に線が多いのは愛嬌。

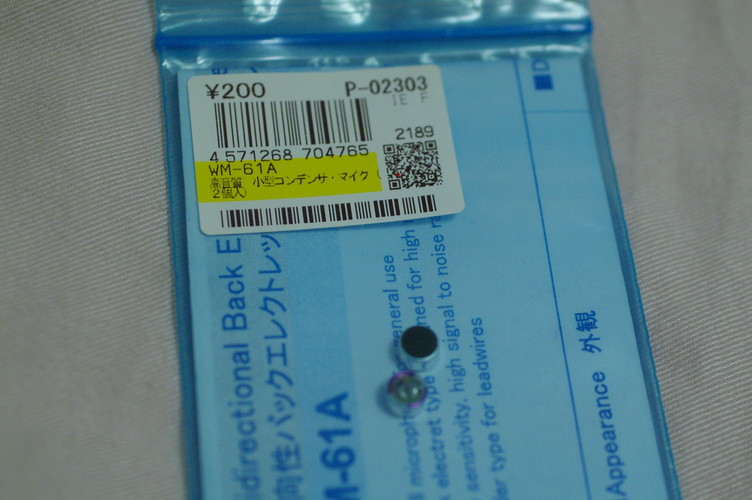

wm-61a

 これがWM-61A。安価で高性能なマイクユニットとして有名。

 モノラルプラグは一個50円くらいで買えるので、上の組み合わせだと150円ということになるのだが、非常に感度が高くて音良い。プラグインパワーでそのまま使える。

 私はこれをオリンパスのICレコーダーに常時接続して使っているのだけれども、内蔵マイクよりも遥かに感度が高くて低音までしっかりはいる。

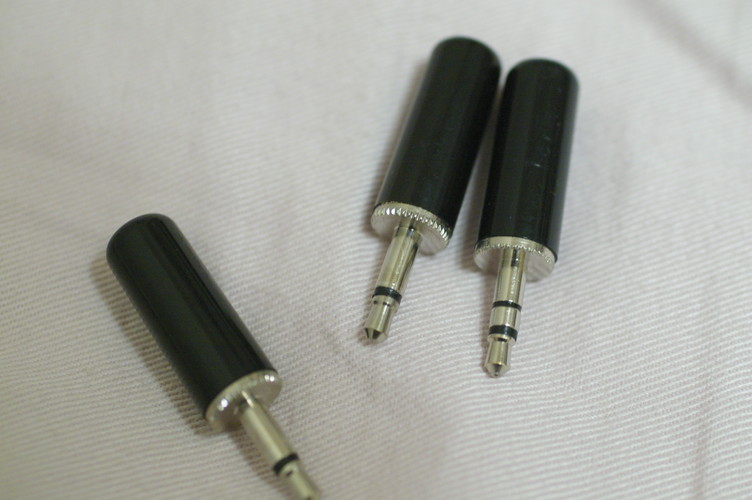

3tu

 こいつはスゴイ、と感動した私はこんな感じでいくつもつくった。

 この他にもマイクユニットを二個使ったステレオマイクとか、WM-61A以外のマイクユニットを使ったものなど、7、8個製作。

 さらに、プラグインパワーではなく外部から電力を供給することでさらに感度が高まり音が良くなるということで、外部電源も作った。WM-61A+外部電源バージョンの感度の良さは凄まじくて、人間の耳では聞こえないような音でも録音できてしまうほど。

 さらに音が良くなる方法というのがある。

 それが通称WM-61A改などと呼ばれているもの。これはパターンカットをした上で外部電源供給するというもの。私もこの「改」をやろうと思ったのだけれども、パターンカットに二回くらい失敗して嫌になってやめた。言い訳がましいことをいうと、非改造のものでも十二分に高性能だと感じられたし、そもそもレコーダーが大したものを持ってないのでマイクだけ性能よくてもしかたないとおもって二回失敗した時点でやめたのである。

 このWM-61Aの改造のオリジナルは、Linkwitzさんというかたによるものらしい。Linkwitzさんによる記事は、ここ。日本語だと改造版WM-61Aに関しては、ここここが詳しい。

 これらのものはもう一年くらい前に作ったのだけれども、いまになって引っ張り出してきたのは、今回iPod touch用の四極プラグマイクを制作したから。制作したiPod touch用の四極プラグマイクについては次の記事で。
