格安白色LEDを使ったライトパネルの制作

LED投光器

またLEDの工作のはなし。

秋月電子で10個100円という格安3mm白色LED(OSWT3166B)を見つけて50個ほど買ってきていたのだが、使っていなかった。そこで40個を使用してライトパネルを製作することにした。

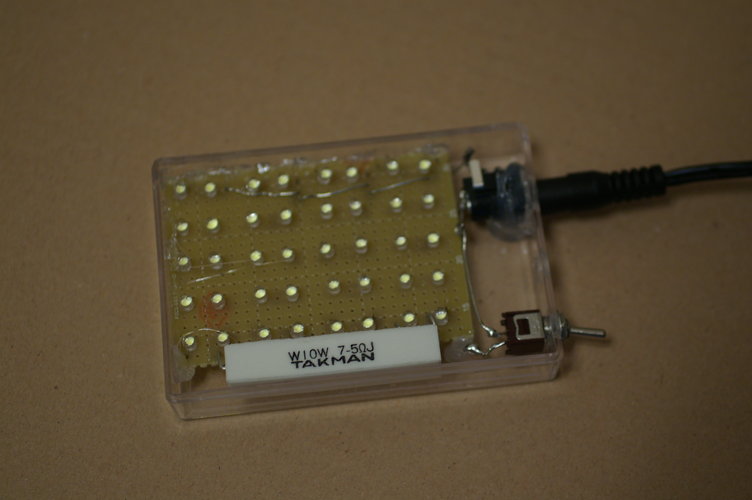

電流の制限は抵抗をつかうことにした。ケースはポリカーボネートの安物。電源は9VのスイッチングACアダプター。9Vで2 x 20を光らせるようにした。

制作し使ってみると抵抗は結構発熱がある。

ちょっと過剰な大きさの10Wのセメント抵抗を使ったのだがしばらく使っていると温かいを超えて熱いくらいの温度になる(触れないほどにはならない)。なので、できるだけLEDから離したかったのだがケースの関係上ちかくなってしまった。

LEDには17mAほど電流が流れており、LED自体の発熱は長時間(数時間)つけていてもほんのり暖かい程度。

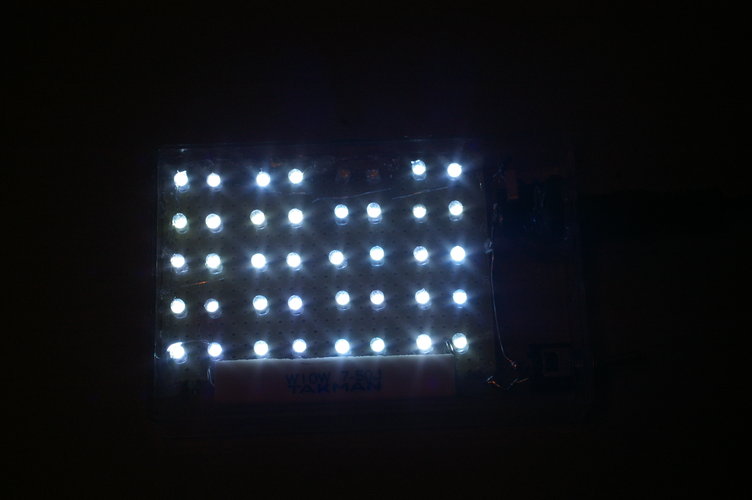

しばらく使っていたのだが、おそらく総点灯時間15時間くらいでひとつのLEDが壊れて光らなくなった(二個直列なので二個きえる)。以下の通り。

LEDライトパネル

さらにこのあと10時間くらいの使用でまた別のLEDがダメになってチカチカ点滅しだして、やがて消えてしまった。

明るさもイマイチで、消費電力は3Wくらいあるのに1WのパワーLED一つに負けてそうなくらい。

安物買いの銭失いとはこのこと。

Mira-CuoreさんのLED研究所でもこのLEDは取り上げられており(3ミリの廉価版白色LED)、改めてみてみると20mAでは500時間でパワー半減するので、2mAくらいで使ってね、とか書いてあるらしい。実際に説明書を見てみると…たしかに書いてあった。説明書をみなかったのは自分の失態とはいえ…うーむ。せめてもっと目立つようにパッケージ自体に書くとかして欲しかったなあと思う。

トータルコストはACアダプター抜きで、

・LED 400円
・抵抗 80円くらい
・ケース 100円
・スイッチ 100円くらい

で、800円くらいか。

次作への反省点としては、

・安物LEDにはワケがある
・やっぱり抵抗での電流制限は微妙
・良いケースを探せ

というところか。
■関連記事



コメント
結構でかいセメント抵抗ですね。

本当なら1個で済ませるよりは1回路毎に抵抗器やCRDを入れた方が安心です。特にCRDを使う方法はやりやすいのでお勧めです。但し、欠点としては抵抗器よりCRDの方がコスト高です…。(500本で買うと結構な額です)

全回路を抵抗器1本でやるとLED自体のばらつき(これは半導体製品と言う以上は普通の事)が電流の違いとして出てしまい、短時間で不点灯に至ってしまいます。

白色の角型LED(FLUXタイプ)とLED用定電流IC、CL525N3を使うと結構良いかも知れません。秋月電子ではCL525N3は100mA以上が必要だと言っていますが、ICの出力は25mA一定なので50mAのFLUXタイプなら問題ありません。(秋月で扱うFLUXも50mA仕様。)100mA以上はハイパワータイプですから…。(一応FLUXにもあるが、ごく一部。日亜の雷光が代表的。)
CL525N3は30mAのCRDよりは安価です。但し、CRDより配線が増えるので多回路構成だと少々大変かもしれませんが…。

私も近い内に試してみようと思っている事でもあります。(現在は部品の検討中。)
  • Mira-Cuore
  • 2010/03/18 10:07 PM
やはり回路ごとに入れた方がいいようですね…わかっていたのですが、メンドクさがりなので、こうやってしまいました。

CL525N3というのは知りませんでした。こんど秋月いったら買ってくるかもしれません。
突然の事で申し訳ないです。
本日、LED研究所を移転しました。(最近アクセス数がかなり増えているので強制閉鎖されそうな状態になる可能性がある為です。意外と大手電機メーカーの人達も見ているみたいです。)
記事中にある「http://miracuoreled.ninja-web.net/led_parts/oswt3166b.htm」は「http://miracuoreled.web.fc2.com/led_parts/oswt3166b.htm」になります。
新URLはURL欄に書いておきましたので宜しくお願いします。
