LEDテスター

これまでLEDをテストで光らせるにはブレッドボードと定電流ダイオードをつかって光らせていたのだけれども、これだと電流量を変えてテストしたりするのが面倒。

そこで、LEDテスターかってみた。

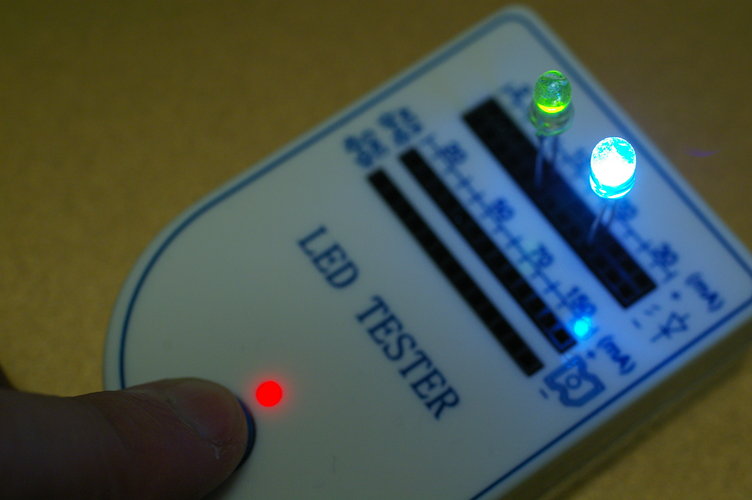

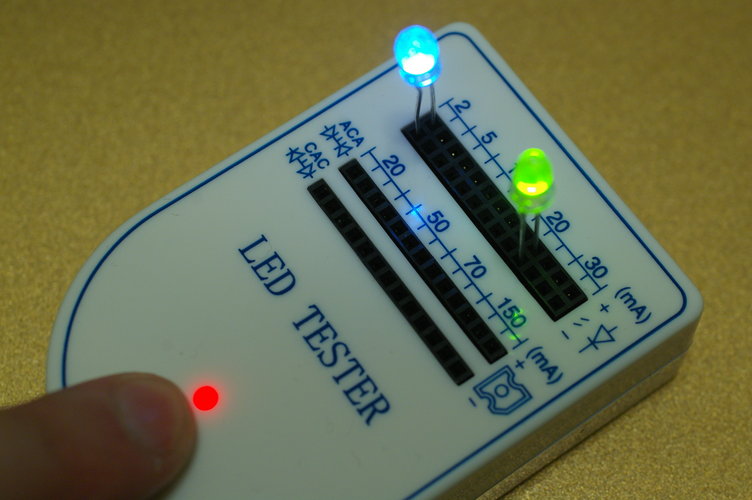

上の列は砲弾型のLEDが入り、下の列にはFLUX型のLEDが入る。

上は、2、5、10、20、30mAでテストができ、下は20、50、70、150mAでテストが可能。

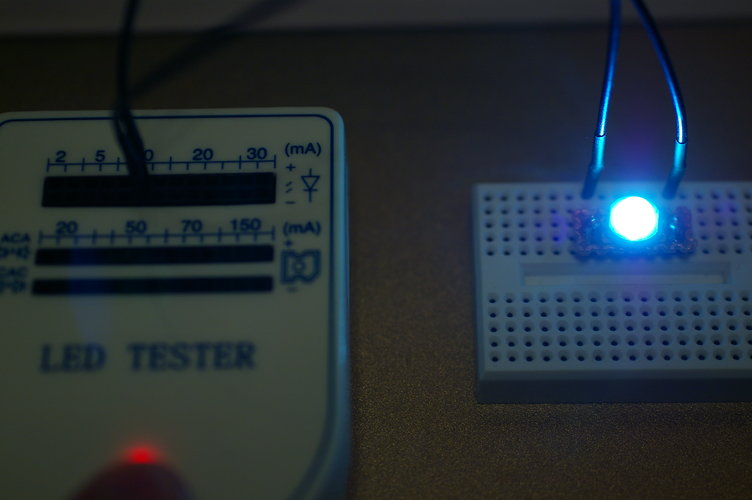

ブレッドボード

このようにジャンパーとブレッドボードがあると直接させないものもテストが出来る。

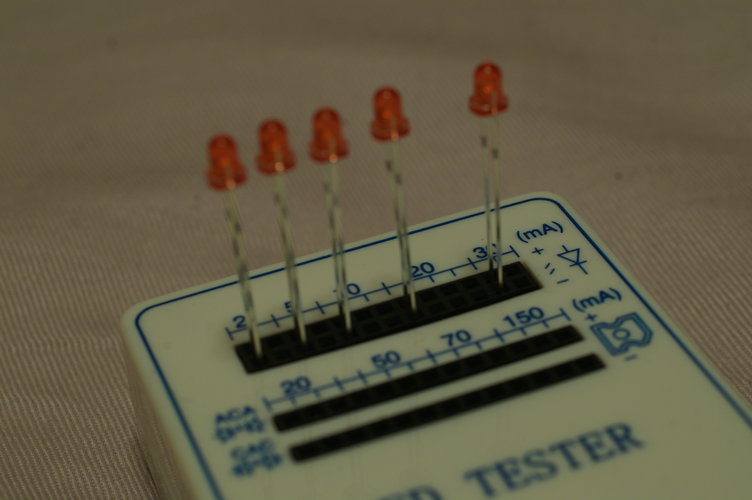

赤LED六連

赤色LED(秋月電子で買った100個350円のOSDR3133A)を並べてみた。

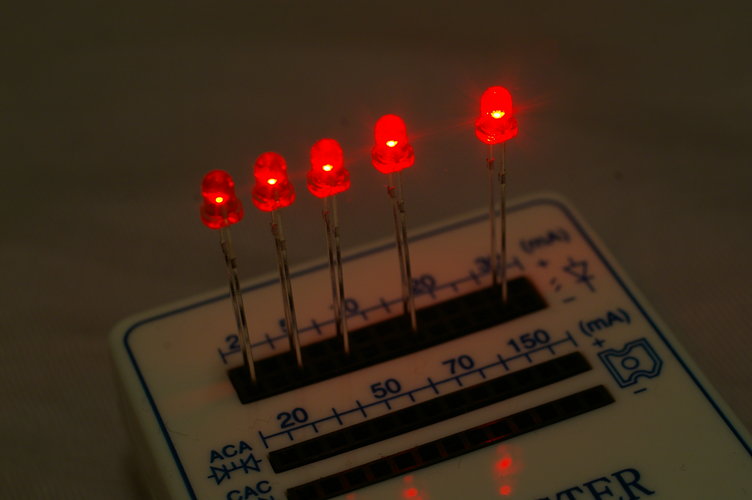

赤6連ひかる

徐々に明るくなっているのがわかる。

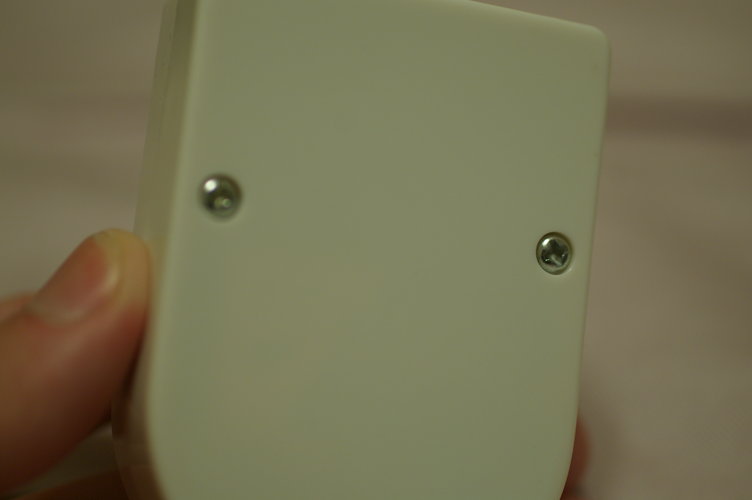

裏面

裏面。電池を入れ替えるにはネジをあけないといけない。

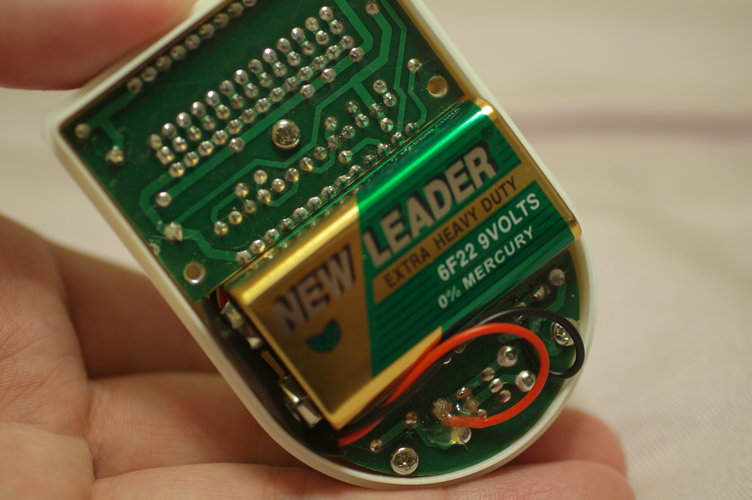

電池は006P

電池は9V(006P)電池。


ちなみに、秋葉原の秋月電子通商では箱なし電池入りで700円、秋月のとなりの千石電商では箱付き電池付きで700円、マルツパーツ館では電池なし箱なしで580円だった(一週間ぐらい前)。

マルツより秋月が高いものがあるとは…(私は秋月で買いました)。
■関連記事



コメント
このLEDテスターはLEDパラダイス、LedMARkeT、海渡電子、田中商会、しまりす堂等と言った通販専門店でも幅広く扱われているみたいです。
私もテスターは持っていますが、約2年前に購入したものです。(秋月電子の通販で。確か当時の売価は800円だったと記憶している。)LED研究所でも点灯試験では頻繁に登場します。
じつはこのテスターを買ったのは、Mira-CuoreさんのLED研究所でいろいろ点灯試験に使われているのを見て、「便利そうだな」とおもったというのが大きいです。簡単に試せるので楽しくて無駄にいろいろ光らせてます(笑)
先日、私が持っているLEDテスターを改造してしまいました。
内部に入っている抵抗器を全部交換してどの端子でも全て20mA以内で収まる様に狙ってみました。
最終的には新品の電池であれば赤&黄は17.37mA、白&青は14.46mAで収まります。
詳細はこちらです。↓
http://blogs.yahoo.co.jp/dfbxf981/4951030.html

実際に使ったものはだいぶ使い込んだ電池なので8Vに下がってしまったものでしたが…。
最近は大量のLEDが入ってきた事もあって元の状態では限界だと言う事で抵抗を総入れ替えした訳です。
改造に使った390Ωの抵抗はどちらかと言えば少なめな方です。470Ωでも丁度良さそうです。(何時も使っている電池はマンガンだが、アルカリ電池だと390Ωでは危険かもしれない。)
もし多数のLEDを確認してみたい場合はお勧めの改造です。
改造の記事ブログでみてコメントしようかと思ってました。

抵抗だけのシンプルな仕組みだったんですねえ。

たしかにたくさんのLEDを確認する場合には、すべて同じ抵抗値への改造はいいですね。
初めまして。かずと申します。あなた様のLEDテスターを使ってのブログを見て送信します。私、上下2つの穴が重なったかどうかをLED光で下から照らして確認したいのでこのセットを手に入れたいのです。狭い隙間にLEDを固定しなければなりません。1cm角の面LEDでテスターまで約50cmのフレキシブルな線にしたいのです。理想はテスターでなくてもしっかり線とつながって可変抵抗で明るさを変えられれば最高です。電気はしろうとで材料はどこの頁にあるかとか、作り方教えて頂けませんか?
  • かず
  • 2013/02/07 1:24 PM
